Die Düse, ein Element Ihres 3D-Druckers, spielt eine wichtige Rolle für die Druckergebnisse. Die Düse des 3D-Druckers ist für den Materialausstoß auf dem Druckbett Schicht für Schicht verantwortlich. Sie bestimmt die Dicke Ihrer Schichten, wie elegant das Modell aussieht, die Geschwindigkeit, mit der die Aufgaben ausgeführt werden, und sogar, wie stabil die Drucke sind. Wenn Sie also wissen, wie verschiedene Düsengrößen und -typen funktionieren, können Sie jeden Ihrer Drucke verbessern.
Selbst wenn Sie ein einfaches Modell oder einen komplexen Prototyp herstellen, macht die Auswahl der richtigen Düsen einen großen Unterschied. Der heutige Leitfaden für 3D-Druckerdüsen beschreibt klar und deutlich die Größe, das Material und den Verwendungszweck von 3D-Druckerdüsen, sodass Sie die ideale Düse für Ihre Anforderungen auswählen können.
Was ist eine 3D-Druckerdüse?
Eine 3D-Druckdüse ist ein winziges, aber robustes Bauteil an der Spitze des Hotends, das die Ablage des geschmolzenen Filaments während des Druckvorgangs steuert. Bei den meisten 3D-Druckern können die Düsen ausgetauscht werden. Die 3D-Druckdüse ist das wichtigste Bauteil beim FDM-3D-Druck.
Das liegt daran, dass die Düse hier die entscheidende Rolle spielt, da sie jede einzelne Kunststofflinie formt, aus denen das fertige Objekt entsteht. Die Düse erhält geschmolzenes Filament aus dem Hotend und drückt es in bestimmten Bahnen heraus. Sie bestimmt die Extrusionsbreite, was sich direkt auf die Detailgenauigkeit, Auflösung und Festigkeit des gedruckten Prototyps auswirkt.
Am häufigsten wird beispielsweise eine 0.4-mm-Düse verwendet, da sie Details und Geschwindigkeit anpasst. Mehrere bekannte Drucker verfügen über diese Größe, darunter die Standarddüsengröße Ender 3 v3 plus, wodurch sie sich am besten für den typischen Gebrauch eignet.
Warum ist die Wahl der Düse beim 3D-Druck so wichtig?
Die Wahl der richtigen Düsengröße für Ihren 3D-Drucker kann über den Erfolg oder Misserfolg Ihres Druckvorgangs entscheiden. Die Düse des 3D-Druckers extrudiert nicht nur das Filament, sondern bestimmt auch, wie schnell, wie umfassend und in welchem Umfang die Extrusion erfolgt.
Die Düse ähnelt der Stiftspitze eines Druckers, einem Punkt, an dem das erweichte Filament austritt und Schicht für Schicht aufgetragen wird. Die Dicke dieses Spaltes bestimmt, wie viel Kunststoff sofort extrudiert wird.
Genauso wie eine feine Stiftspitze komplexe Details hervorhebt, deckt eine breite Spitze den Bereich schnell ab, ebenso wie die Düse. Eine 3D-Druckdüse beeinflusst vier wichtige Faktoren: Geschwindigkeit, Druckqualität, Festigkeit und Genauigkeit.
Druckqualität und Präzision
Wenn Sie hohe Präzision anstreben, ist eine 0,2-mm-Düse ideal für den Druck von Details mit hoher Auflösung und Miniaturen. In der Regel druckt sie feinere Schichten, was weiche Oberflächen und schärfere Kanten bedeutet, jedoch bei einer geringeren Geschwindigkeit.
Im Gegenteil, durch die Verwendung der größten 3D-Druckerdüse wird der Druckvorgang beschleunigt, da sofort zusätzliches Filament extrudiert wird.
Druckgeschwindigkeit
Das ist ganz einfach: Größere Düsen bedeuten schnellere Druckvorgänge. Die größte 3D-Druckerdüse kann beispielsweise bei jedem Durchgang viermal so viel Material auspressen wie eine 0,4-mm-Düse. Das bedeutet weniger Durchgänge, um jede Schicht fertigzustellen, und spart bei großen Druckaufträgen mehrere Stunden Zeit.
Druckstärke
Dieses Stück wird Sie überraschen: Je größer die Düse, desto stärker der Druck. Ja, das ist wahr. Das liegt daran, dass sie breite Filamentlinien zeichnen, die sich am besten vermischen. Stellen Sie sich das so vor, als würden Sie dicke Schnüre statt dünner Fäden lagern, sodass jede Schicht besser an der nächsten haftet.
Die großen 3D-Druckerdüsen sind sowohl schneller als auch langlebiger. Die dünnen Linien kleinerer Düsen können jedoch unter Druck leicht brechen. Wenn es also um Haltbarkeit statt Charme geht, sollten Sie sich für große Düsen entscheiden.
Außerdem entsteht der Zusammenhang zwischen Extrusionsbreite und Schichthöhe durch die Düse. Im Allgemeinen dürfen die endgültigen Schichthöhenwerte 80 % des Düsendurchmessers nicht überschreiten.
Beispielsweise hat eine 0,4-mm-Düse eine zugelassene maximale Schichthöhe von 0,32 mm. Die Wahl einer falschen Größe kann zu einer schlechten Oberflächenqualität, zu Überhängen oder sogar zu Düsenverstopfungen führen.
Gängige Größen und Materialien für 3D-Druckerdüsen
Sehen wir uns die gängigsten Düsengrößen für 3D-Drucker, ihre optimalen Einsatzbereiche und die Materialien, aus denen die Düsen bestehen, einmal genauer an:

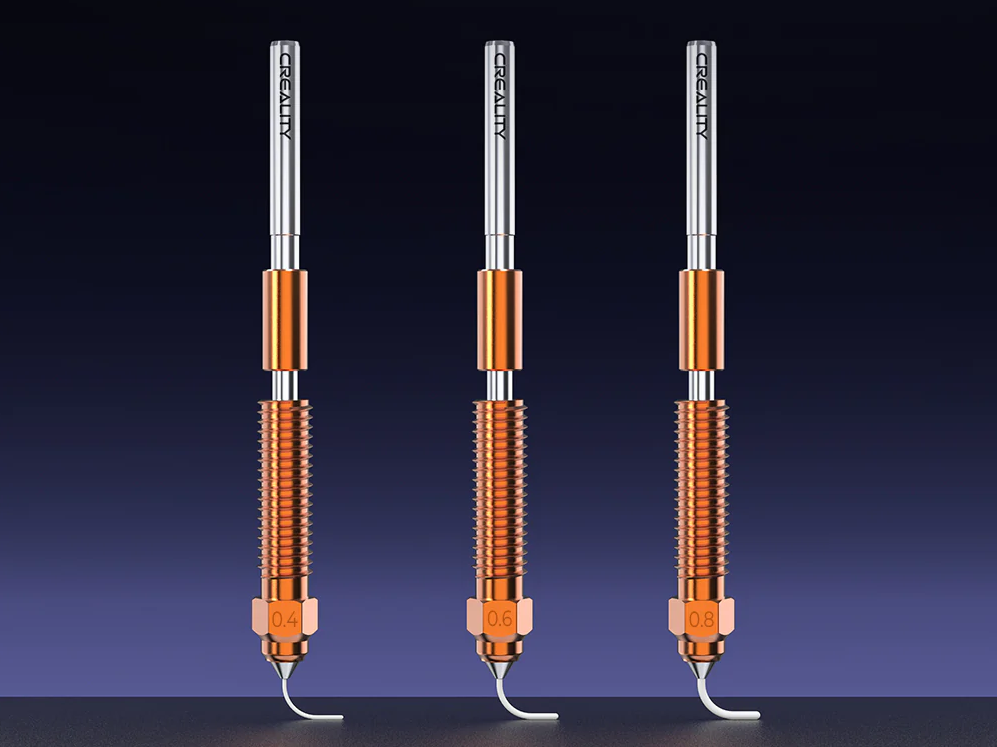

Größen der 3D-Druckerdüsen
- 0.2-mm-Düse: Eine 0.2-mm-Düse eignet sich am besten für den Druck von Prototypen mit winzigen Details. Sie wird in der Regel für Schmuck, dünnwandige Objekte, Miniaturen und kreative Objekte mit hoher Auflösung verwendet. Allerdings verlängert die Verwendung einer 0.2-mm-Düse die Druckdauer erheblich und erhöht die Anfälligkeit für Verstopfungen.
- 0.4-mm-Düse: Die 0.4-mm-Düse ist die Einheitsgröße für FDM-3D-Drucker und eignet sich für eine Reihe von gedruckten Komponenten, von einfachen Modellen bis hin zu dekorativen Drucken. Sie bietet ein ausgewogenes Verhältnis zwischen Geschwindigkeit und Detailgenauigkeit. Allerdings bestimmt auch Ihr Drucker die tatsächliche Geschwindigkeit, da Creality Hi Combo mit einer atemberaubenden Druckgeschwindigkeit von 600 mm/s ausgestattet ist.
- 0.6-mm-Düse: Eine 0.6-mm-Düse ist etwas breiter als eine normale Düse und eignet sich perfekt für Teile, die fest sein müssen. Sie verkürzt die Druckdauer, da sie sofort eine große Menge Material auftragen kann und kaum zu Verstopfungen neigt. Damit eignet sie sich perfekt für harte Materialien wie TPU. Sie ist vorteilhaft für die Prototypenentwicklung.
- 0.8-mm-Düse: Eine 0.8-mm-Düse für 3D-Drucker wird zum Drucken großer Bauteile und Prototypen verwendet. Obwohl der Durchmesser der Düse bis zu 2 mm betragen kann, ermöglicht ein Durchmesser von 0,8 mm einen besonders schnellen Druck und ist gleichzeitig sehr nützlich und benutzerfreundlich. Die dickeren Linien führen zu kraftvollen Druckergebnissen, allerdings mit weniger Details.
- 1.0-mm-Düse: Eine der größten 3D-Druckerdüsen für elektronische Geräte. Mit ihrer hohen Druckgeschwindigkeit eignet sie sich perfekt für große Bauteile, bei denen Details keine Rolle spielen.
- 1.2-mm-Düse: Wird hauptsächlich in professionellen oder industriellen Umgebungen eingesetzt. Sie eignet sich für schnelle Drucke und große Objekte, wird jedoch nicht für kleine oder detailreiche Modelle empfohlen.
| Düsengröße | Am besten geeignet für |
| 0.2mm | Miniaturen, Schmuck, feine Detaildrucke |
| 0.4mm | Allzweckverwendung |
| 0.6mm | Stärkere Teile, schnellere Drucke |
| 0.8mm | Prototypen, große und dicke Schichten |
| 1.0mm | Extra große Drucke, schnelle Fertigung |
| 1.2mm | Industrielle Anwendungen, Entwürfe |
Düsenmaterialien
Dies führt uns zu verschiedenen Arten von 3D-Druckerdüsen. Normalerweise hängen die besten Düsen für die Größe und Art des 3D-Drucks von den besonderen Anforderungen eines Druckauftrags ab.
Messingdüse: Messingdüsen sind das beliebteste Düsenmaterial. Sie sind erschwinglich und eignen sich gut für nicht abrasive Materialien wie ABS und PLA.
Düse aus gehärtetem Stahl: Einige wenige Nutzer tendieren dazu, Düsen aus gehärtetem Stahl zu verwenden, da diese unempfindlich gegenüber Beschädigungen und langlebiger sind. Außerdem eignen sie sich am besten für den 3D-Druck mit groben Filamenten wie Metallfüllungen, Kohlefaser und leuchtenden Materialien. Allerdings kann es zu unebenen Innenflächen kommen, was zu schlechten Druckergebnissen führt.
Edelstahldüse: Edelstahl ist im Vergleich zu Messing widerstandsfähiger, korrosionsbeständig und eignet sich für die Herstellung lebensmittelechter Elemente. Außerdem verträgt er abrasive Materialien etwas besser als Messing.
Rubin-Düse: Die Düsen bestehen aus einem Stahl- oder Messingkörper mit einer Rubinspitze. Sie sind langlebig, bieten eine hohe Genauigkeit und eignen sich ideal für den dauerhaften Einsatz und exotische Materialien wie Kohlefaser und Metallfilamente.
Wolframkarbid-Düse: Diese 3D-Druckdüsen bieten maximale Langlebigkeit und konstante Extrusion. Sie sind robust und eignen sich sowohl für normale als auch für abrasive Materialien.
Beschichtete Kupferdüse: Bietet eine hervorragende Wärmeleitfähigkeit, unterstützt den Druck bei voller Temperatur und ermöglicht eine mühelose Extrusion.
| Düsenmaterial | Am besten geeignet für |
| Messing | PLA, ABS, Basis-Filamente |
| Gehärteter Stahl | Kohlefaser, im Dunkeln leuchtend, Metallfüllung |
| Edelstahl | Lebensmittelechte Artikel, Korrosionsbeständigkeit |
| Rubinrot | Exotische und abrasive Materialien, hohe Haltbarkeit |
| Wolframkarbid | Extreme Haltbarkeit, gleichmäßiger Fluss |
| Beschichtetes Kupfer | Hohe Wärmeleitfähigkeit, reibungslose Extrusion |
Wie wählen Sie die richtige Düsengröße für Ihre Anforderungen aus?
Es gibt nicht die eine beste 3D-Druckdüse für alle. Die Wahl hängt von Ihrem Druckauftrag und davon ab, wie schnell oder detailliert das Endergebnis sein soll. Wenn Sie detaillierte Figuren und Miniaturprototypen drucken möchten, bei denen klare Linien und glatte Kanten wichtig sind, verwenden Sie eine 0.2-mm-Düse.
Eine 0.4-mm-Düse eignet sich für Routinedrucke wie Spielzeug, Halterungen und Organizer. Für größere, weniger aufwendige Drucke wie Pflanzgefäße oder Möbelverbindungen sollten Sie eine Düse mit 0.8 mm oder mehr verwenden. Wenn Sie Festigkeit und Geschwindigkeit benötigen oder große Bauteile herstellen, beschleunigen größere Düsen wie 0.6 mm oder 0.88 mm die Druckdauer und erhöhen die Lebensdauer.
Wann und warum sollten Sie Ihre Düse austauschen?

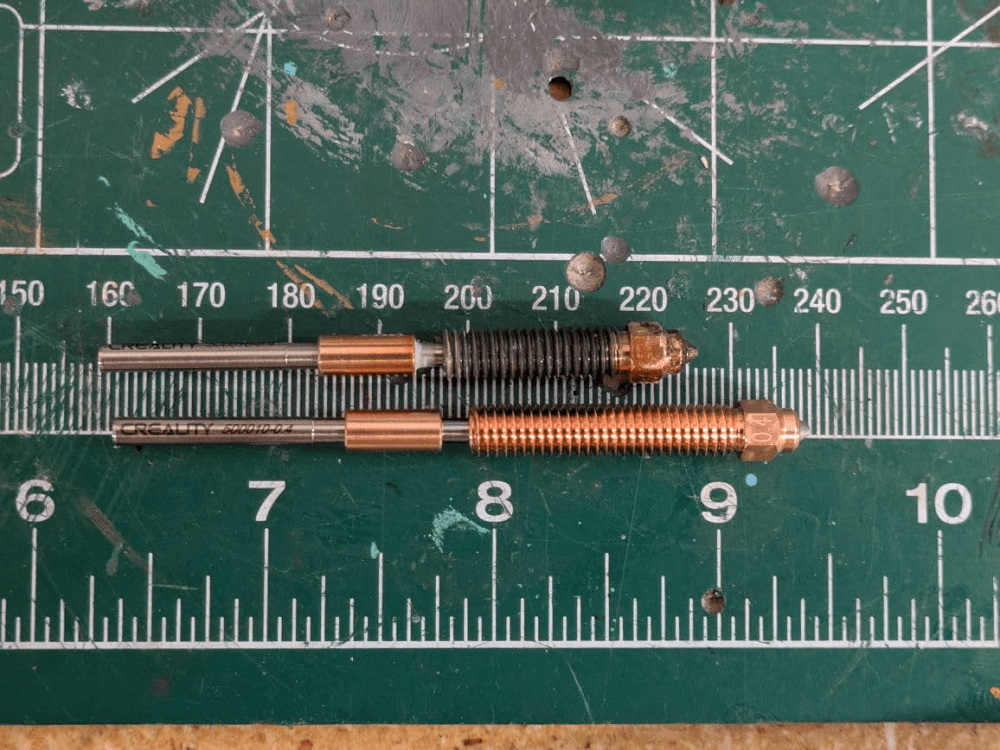

Der Austausch der 3D-Druckerdüse ist der Schlüssel zu einer gleichbleibenden Druckqualität. Mit der Zeit können selbst die besten Düsen für den 3D-Druck überraschenderweise brechen oder verstopfen.
Häufige Anzeichen dafür, dass Sie eine Düse austauschen müssen
- Häufige Verstopfungen der Düse.
- Drucke mit instabiler oder unzureichender Extrusion.
- Sichtbare Beschädigungen oder Verbiegungen an der Spitze.
- Geringere Druckqualität, insbesondere bei winzigen Details mit einer 0.2-mm-Düse
Messingdüsen mit ABS und PLA müssen bei regelmäßiger Nutzung alle 3 bis 6 Monate ausgetauscht werden. Filamente mit Holz- oder Kohlefaserfüllung verwenden jedoch gehärteten Stahl und sollten alle 1 bis 2 Monate ausgetauscht werden.

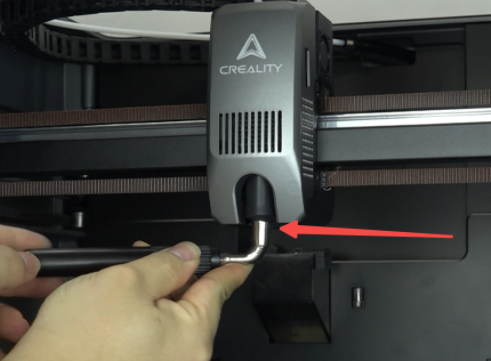

Bevor Sie die Düse herausziehen, erwärmen Sie sie jedoch auf die richtige Temperatur. Verwenden Sie die richtige Ausrüstung, um eine Beschädigung des Hotends zu vermeiden. Stellen Sie außerdem das Bett neu ein, sobald Sie die Düse gewechselt haben.
Tipps zur Wartung der Düse
Die Pflege der 3D-Druckdüse verlängert deren Lebensdauer und garantiert beste Druckergebnisse.
- Reinigungstechniken: Erwärmen Sie die Düse, setzen Sie das Reinigungsfilament ein, halten Sie es gedrückt und ziehen Sie es heraus, um Rückstände zu entfernen. Reinigen Sie die Oberfläche der Düse mit einer Messingbürste, wenn sie erwärmt ist. Führen Sie das Reinigungsfilament zusätzlich zwischen Materialwechseln oder nach intensiver Nutzung durch.
- Verstopfungen vorbeugen: Verwenden Sie das Filament unter Einhaltung der richtigen Wartungsvorschriften, um Feuchtigkeit zu vermeiden. Drucken Sie nicht bei falschen Temperaturen und lassen Sie das Filament nicht durch unsachgemäße Erwärmung ohne Druckvorgang in der Düse verbrennen. Wenn eine Düse vollständig aufgebraucht ist und Anzeichen einer begrenzten Verstopfung im Inneren aufweist, verwenden Sie Isopropylalkohol. Klicken Sie hier, um zu erfahren, wie Sie die Düse eines 3D-Druckers reinigen.
Um über alles rund um den 3D-Druck auf dem Laufenden zu bleiben oder Hilfe zu erhalten, besuchen Sie außerdem Creality Reddit und Creality Discord.
Die besten Düsen für verschiedene Filamenttypen
Die Auswahl der idealen Düsen für den 3D-Druck hängt vom Filamentmaterial ab. Jede Filamentart hat bestimmte Eigenschaften, die sich deutlich auf die Düsengrößen und -materialien auswirken: Nachfolgend finden Sie einen Vergleich:
| Filamenttyp | Empfohlene Düse | Grund |
| PLA | 0.4 mm Messing | Glatte Drucke, minimaler Verschleiß |
| ABS | 0.4 mm oder 0.6 mm Stahl | Hitzebeständig, korrosionsbeständig |
| TPU | 0.6 mm Edelstahl | Flexibles Filament benötigt einen glatteren internen Weg |
| Carbon Fiber | 0.6 mm gehärteter Stahl oder Rubinspitze | Abrasiv; erfordert robustes Material |
| Wood-Fill | 0.6–0.8 mm gehärteter Stahl | Reduziert Verstopfungen, verarbeitet Partikel |
| Metal-Fill / Glow | 0.6 mm Wolframkarbid | Hohe Verschleißfestigkeit, gleichmäßiger Durchfluss |
Häufig gestellte Fragen
Kann ich jede Düse mit meinem 3D-Drucker verwenden?
Natürlich nicht, Sie sollten Düsen verwenden, die für das Hotend-Layout und die Gewindegröße Ihres Druckers geeignet sind.
Beeinflusst die Düsengröße den Filamentverbrauch?
Auf jeden Fall, größere Düsen stoßen bei jeder Schicht zusätzliches Material aus, was den Filamentverbrauch erhöht.
Wie lange hält eine Düse?
Messingdüsen halten bei normalen Filamenten 3 bis 6 Monate. Rubinspitzen und gehärteter Stahl halten bei abrasiven Materialien deutlich länger.
Was ist der Unterschied zwischen Düsendurchmesser und Schichthöhe?
Der Durchmesser einer Düse entspricht der Dicke der Extrusionsöffnung. Die Schichthöhe ist die Breite jeder gedruckten Schicht. Für optimale Ergebnisse sollte die Schichthöhe 25 bis 75 % des Düsendurchmessers betragen.
