Wenn Sie schon einmal 3D-Druck ausprobiert haben, ist das häufigste Problem, auf das Sie wahrscheinlich gestoßen sind, die Nivellierung des Druckbetts. Ein schlecht nivelliertes Druckbett kann zu Problemen mit der Haftung der ersten Schicht, zum Ablösen von Drucken von der Bauplatte, zum Verstopfen der Düse oder zu Kratzern auf dem Druckbett führen – und einfach zu einer Menge Frust.
Obwohl viele 3D-Drucker heutzutage über eine automatische Nivellierungsfunktion verfügen, ist das Erlernen der Nivellierung eines 3D-Druckerbettes eine der wichtigsten Fähigkeiten, die Sie für einen erfolgreichen 3D-Druck erwerben können. In diesem Leitfaden erklären wir Ihnen die verschiedenen Möglichkeiten zur Nivellierung eines 3D-Druckerbettes. Wir geben Ihnen praktische Tipps und zeigen Ihnen, wie Sie mit einer Testdruckdatei Ihre Ergebnisse überprüfen können. Lassen Sie uns ohne weitere Umstände beginnen!
Was ist die Bettnivellierung bei 3D-Druckern?
Die Nivellierung des Druckbetts eines 3D-Druckers ist der Vorgang, bei dem das Druckbett parallel zur Bewegungsebene der Düse ausgerichtet wird. Das bedeutet, dass die Druckdüse über den gesamten Druckbereich hinweg im gleichen Abstand zum Druckbett sein muss. Dadurch kann das Filament gleichmäßig austreten und während der ersten Schicht gut am Druckbett haften. So erhält der Drucker eine stabile Grundlage für den Rest des Druckvorgangs.
Wenn das Bett zu weit von der Düse entfernt ist, beginnt der Druckvorgang möglicherweise in der Luft und Ihr Druck haftet überhaupt nicht. Wenn Sie lernen, wie Sie das Bett eines 3D-Druckers richtig nivellieren, können Sie sicher sein, dass Ihre Drucke immer am Bett haften bleiben.

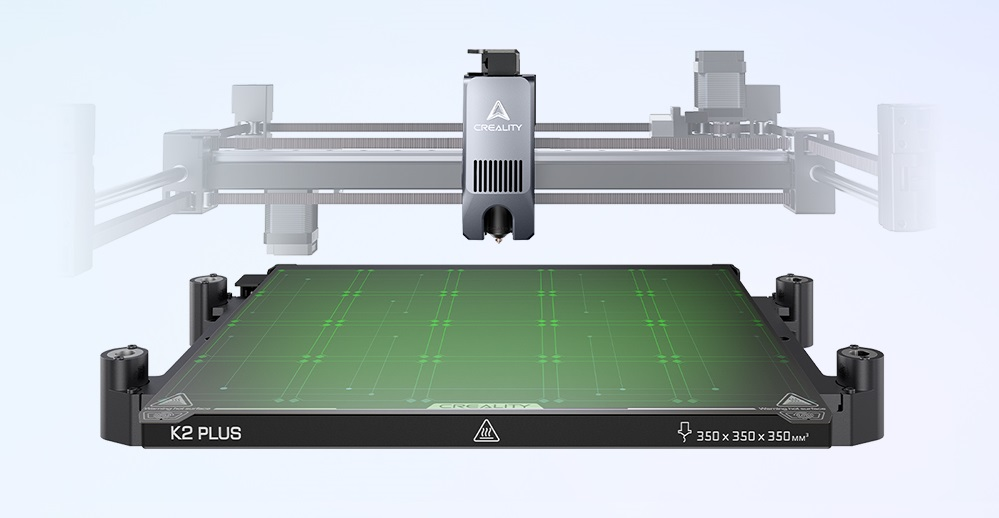

3D-Drucker wie der Creality k2 plus erleichtern diesen Vorgang. Sie bieten Funktionen wie assistierte oder automatische Nivellierung. Allerdings ist auch bei automatischen Systemen ein mechanisch nivelliertes Bett erforderlich.
Wann sollten Sie das Bett Ihres 3D-Druckers nivellieren?
Wenn die erste Schicht nicht gut haftet, sollten Sie das Druckbett Ihres 3D-Druckers nivellieren. Dies ist wichtig, nachdem Sie den Drucker bewegt oder mechanische Änderungen vorgenommen haben. Im Folgenden finden Sie weitere spezifische Situationen, in denen eine Nivellierung Ihres Druckbetts erforderlich sein könnte:
Vor der ersten Verwendung: Das Bett Ihres neuen 3D-Druckers sollte immer waagerecht ausgerichtet sein.
Nach dem Umzug des Druckers: Durch den Transport kann es zu einer Fehlausrichtung des Bettes oder Rahmens kommen.
Nach dem Austausch von Teilen: Der Abstand zwischen Düse und Bett kann sich durch neue Düsen, Bauplatten oder Hotends ändern.
Während der regelmäßigen Wartung: Vibrationen und Verschleiß können das Bett im Laufe der Zeit langsam aus der Waagerechten bringen.
Nach Firmware-Updates oder EEPROM-Resets: Z-Offsets oder Mesh-Kalibrierungsdaten können zurückgesetzt werden.
Wenn Sie ungleichmäßige Schichtlinien oder Verformungen feststellen, kann dies gelegentlich auf ein schlecht ausgerichtetes Bett zurückzuführen sein.
Methoden zur Bettnivellierung
Es gibt drei typische Methoden zum Nivellieren eines 3D-Druckerbettes: manuell, assistiert und automatisch.
- Manuelle Nivellierung: Die Höhe des Druckbetts wird durch Drehen der Nivellierschrauben (in der Regel Federmuttern) unter den Ecken des beheizten Druckbetts eingestellt. Der Benutzer muss die Düse zu jeder Ecke bewegen und den Abstand zwischen Düse und Druckbett mit einem Stück Papier überprüfen.
- Unterstützte Nivellierung: Wie beim Ender-3 V3 KE werden Sie mit Vorschlägen auf dem Bildschirm durch die manuellen Einstellungen geführt. Oft wird die unterstützte Nivellierung mit der automatischen Bettnivellierung kombiniert, um eine optimale Bettniveaustellung zu erreichen.
- Automatische Bettnivellierung: Wie beim K2 Plus Combo werden Sensoren verwendet, um Höhenunterschiede im Bett zu ermitteln. Die Düse wird während des Druckvorgangs automatisch angepasst. Dadurch werden eventuelle Unvollkommenheiten beseitigt.
Auch bei Verwendung von ABL empfiehlt es sich, einen Nivellierungstest-STL auszudrucken. Dies hilft bei der Einstellung des Z-Offsets und stellt sicher, dass die Bettnivellierung gut funktioniert.
So nivellieren Sie das Bett eines 3D-Druckers: Schritt für Schritt
Lassen Sie uns gemeinsam die Nivellierung Ihres 3D-Druckerbettes durchgehen, egal ob manuell oder mit Unterstützung.
Vorbereitung
Entfernen Sie alle Filamentrückstände oder Staub mit Isopropylalkohol. Eine saubere Druckoberfläche garantiert, dass beim Nivellieren des Druckbetts keine Probleme mit der Haftung auftreten. Erhitzen Sie nun die Düse und das Druckbett auf Ihre Standard-Drucktemperaturen. Dabei wird die Wärmeausdehnung des Druckbetts berücksichtigt, die die Genauigkeit beeinträchtigen kann.
Wählen Sie eine Filamentfarbe, die sich vom Farbton Ihres Druckbetts abhebt. Weißes Filament eignet sich hervorragend für ein schwarzes oder dunkelgraues Druckbett.
Manuelle Bettnivellierung
Durch die manuelle Bettnivellierung wird das Druckerbett physisch nivelliert, sodass nur eine minimale Softwarekompensation durch den Drucker erforderlich ist. Dazu müssen die Schrauben an den Ecken des Bettes so eingestellt werden, dass die Düse während des gesamten Druckvorgangs im gleichen Abstand zur Oberfläche bleibt. Befolgen Sie diese Schritte:
Referenzierung des Druckkopfs Zunächst referenzieren wir den Drucker über das Display, um die Düse auf das Bett abzusenken. Bei einigen Druckern wird die Z-Achse nach der Referenzierung angehoben. In diesem Fall verwenden Sie die Bewegungstasten, um sie auf 0 mm abzusenken.
Einstellung des Druckbetts mit Papier Bringen Sie die Düse mithilfe des Menüs zur automatischen Bettnivellierung oder manuell in eine Ecke und legen Sie ein Stück Standard-Druckerpapier zwischen Düse und Druckbett. Bei Bedarf kann es hilfreich sein, dies im Voraus zu tun. Stellen Sie die nächstgelegene Bettschraube langsam ein, bis Sie beim Bewegen des Papiers einen leichten Widerstand spüren. Das Ziel ist ein leichter Widerstand – fest genug, um ihn zu spüren, aber locker genug, damit sich das Papier bewegen lässt.
Wiederholen Sie dies an allen wichtigen Punkten. Bewegen Sie die Düse zu jeder der verbleibenden Ecken und wiederholen Sie den Papiertest. Überprüfen Sie anschließend die Mitte des Bettes mit derselben Methode. Nehmen Sie Feineinstellungen vor, bis Sie an allen fünf Punkten einen gleichmäßigen Widerstand erzielen. Wiederholen Sie diesen Vorgang so oft wie nötig, um eine optimale Nivellierung des Bettes zu erreichen.
Diese einfache Methode ist sehr effektiv, wenn Sie lernen möchten, wie Sie das Bett eines 3D-Druckers manuell nivellieren können. Wenn Ihr Drucker dies zulässt, sollten Sie das Bettgitter auf dem Display oder in Ihrer Steuerungssoftware überprüfen, um sicherzustellen, dass das Bett vollständig nivelliert ist.
Mit einem Nivelliertest überprüfen STL

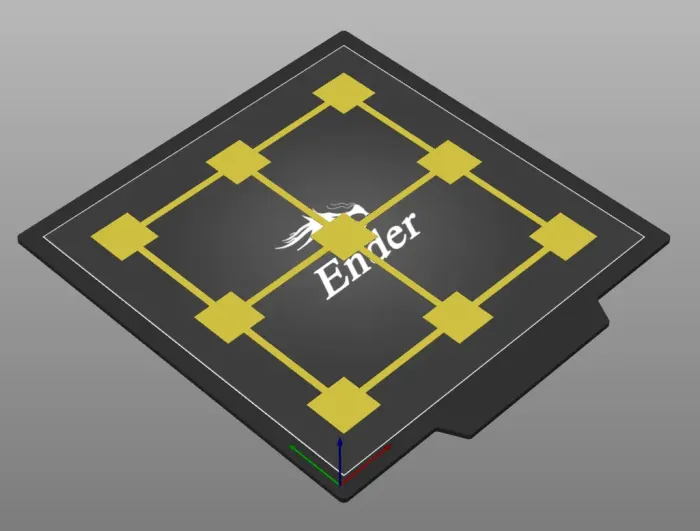

Nachdem Sie Ihr Bett nivelliert haben, ist es an der Zeit, eine STL-Datei zum Testen der Nivellierung zu drucken. Diese Testmuster bestehen in der Regel aus einem dünnen Gitter oder mehreren Quadraten, die über den Bauraum verteilt sind. Dieser Druck zeigt visuell, wie gut das Bett nivelliert ist.
Hier ist eine großartige STL-Datei zum Testen der Bettnivellierung Ihres 3D-Druckers. Passen Sie die Größe nach Bedarf an.
Testergebnisse interpretieren
Die perfekte erste Schicht zu finden, erfordert genaue Beobachtung und ein wenig Erfahrung, die Sie mit der Zeit sammeln werden. Achten Sie bei Ihrer ersten Schicht auf Folgendes:
- Gleichmäßige, glatte Linien: Das Filament hat genau die richtige Konsistenz, sodass sich die Linien kaum überlappen. Ihr Bett ist korrekt ausgerichtet.
- Lücken zwischen den Linien: Die Düse ist zu hoch; heben Sie das Bett an.
- Die Linien sehen gequetscht oder strukturiert aus: Die Düse ist zu niedrig; senken Sie das Bett leicht ab.
Passen Sie hier gegebenenfalls die Bettneigung und den Z-Versatz an und führen Sie den Test erneut durch, bis das Muster perfekt aussieht.
Profi-Tipps für eine bessere Bettnivellierung
Für eine optimale Nivellierung des Druckbetts sollten Sie Silikonhalterungen oder gute alte Schrauben und Muttern verwenden. So wird eine solide Befestigung des Druckbetts gewährleistet, die auch bei Vibrationen oder menschlicher Einwirkung im Laufe der Zeit nicht verrutscht.
Ich kann dies nicht genug betonen: Stellen Sie Ihren Z-Offset bei Verwendung von ABL besonders präzise ein. Es ist leicht, eine schlechte erste Schicht auf ein falsch ausgerichtetes Bett zurückzuführen. Bei einem Sensor wie CR Touch hängt dies jedoch entscheidend von Ihrem Z-Offset ab. Die Nivellierung wird von der Software verwaltet.
Fehlerbehebung bei häufigen Problemen mit der Bettnivellierung
- Düse an bestimmten Stellen zu hoch oder zu niedrig: In diesen Fällen sollten Sie Ihr Druckbett neu nivellieren und Ihren Z-Offset korrekt einstellen. Im Allgemeinen ist es ratsam, sich ein wenig in Richtung einer etwas zusammengedrückten ersten Schicht zu neigen.
- Die Mitte des Bettes ist zu niedrig: Dies kann bei einigen günstigeren 3D-Druckern vorkommen.
- Dies wird durch ein Durchhängen oder Verziehen des Druckbetts beim Aufheizen verursacht. Moderne Drucker lösen dieses Problem durch die Verwendung dickerer Aluminiumplatten. Die Verwendung eines beheizten Glasbetts ist eine einfache Möglichkeit, diesem Problem entgegenzuwirken, da Glas in der Regel sehr flach ist.
- Der Z-Offset kann zu oft aus der Ausrichtung geraten: Wenn der Rahmen, die Bettbefestigungen oder die Bett-Achse Ihres Druckers nicht stabil genug sind, kann Ihr Bett schnell aus der Ausrichtung geraten. Sie können dies vermeiden, indem Sie die Rahmenschrauben festziehen und die Bettbefestigungen gegen einige Silikon-Heizbettbefestigungen austauschen. Vermeiden Sie es, zu viel Gewicht oder Druck auf Ihr Druckbett auszuüben, um sicherzustellen, dass es sich mit der Zeit nicht verformt.
Der Vorschlag lautet, dass Sie sich bei Creality mit dem Thema vertraut machen und Ihren bevorzugten 3D-Drucker mit automatischer Nivellierung auswählen.
Abschließende Gedanken
Das Nivellieren Ihres 3D-Druckerbetts ist entscheidend für konsistente, hochwertige Drucke. Wir hoffen, dass Ihnen dieser Leitfaden dabei geholfen hat, Ihr Druckbett zu nivellieren und einige wichtige Aspekte eines nivellierten Druckbetts zu verstehen. Unabhängig davon, ob Sie über automatische Funktionen wie CR Touch oder ein Menü zur Bettnivellierung verfügen, ist es wichtig, Ihr Bett waagerecht zu halten. So erzielen Sie die beste Druckqualität mit Ihrem Gerät.
